醫院實驗室層流設備包括哪些?層流罩,層流送風天花,層流傳遞窗,通風柜
醫院實驗室層流設備包括哪些?層流罩,層流送風天花,層流傳遞窗,通風柜
醫院潔凈實驗室設計有一更，二更、風淋和緩沖等實驗前的準備工作。采用人流，物流分開原則，以減少實驗污染，保證安全。
1、布置緊湊、合理，滿足實驗室操作和空氣潔凈度等級要求，同時力求科學性和經濟性的原則，考慮實驗室要求和發展及運行費用最優。
2、潔凈室入口處設置風淋室，能有效清除人體所帶灰塵，減少潔凈室的灰塵量，同時風淋室也起到了氣閥的作用，防止不潔凈空氣由門進入潔凈區。
3、潔凈室需向 室內供給一定比例的新鮮空氣，凈化過濾后進入各個實驗室以補償排風，保證正壓以及工作人員需要。、
4、風量回風次數采用風量調節閥對不同要求潔凈級別的區域進行控制，以及壓強梯度的調節，保證氣流同“清潔”區域流向“污染”區域，潔凈室不同級別之間壓差為>5pa，潔凈室與室外壓差>10pa。
5、潔凈室設紫處燈殺菌設置。
6、傳遞窗為全不銹鋼材質，機械連鎖控制，內帶滅菌裝置。
7、觀察窗為密閉潔凈窗，門為氣密潔凈門。
8、電源：AC220V/380v-50HZ
9、室內噪<60db(A)
10、排風口裝有高效過濾器，送風口裝有高效過濾靜壓箱，以便實現進氣潔凈，另外更換高效過濾器比較方便。
11、一般室內送排風采用上送下排方式，室外排風口應設在舍內被污染風險最高的區域，單側布置，不得有障礙。
12、回風口以余壓閥自動調節室內壓力，保持正壓潔凈狀態。

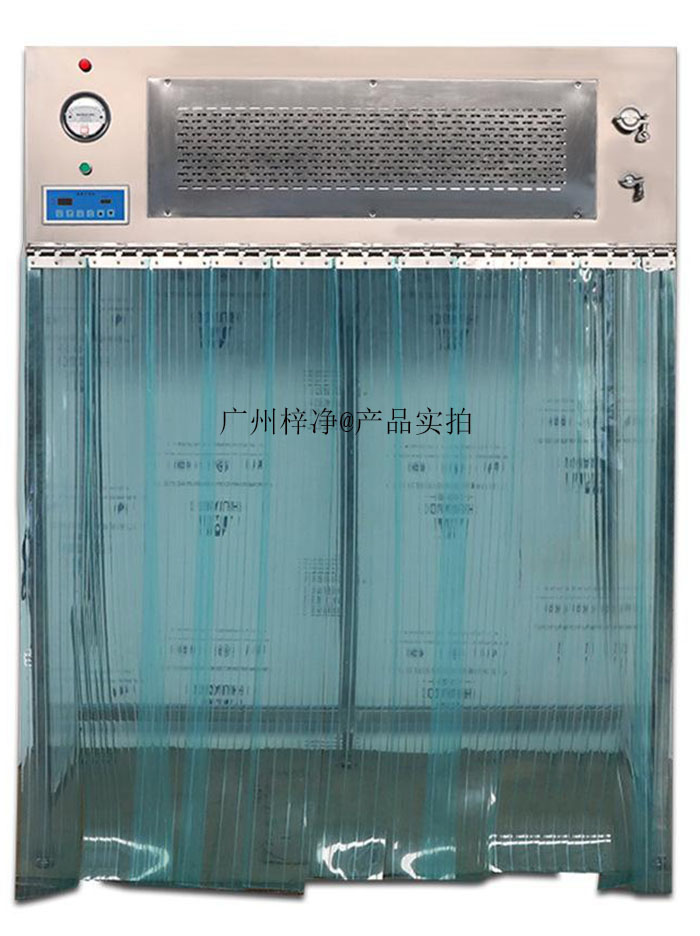

潔凈層流罩介紹：
潔凈層流罩目前廣泛用于電子、生物、醫藥、 食品、精密儀器等行業的無塵無菌操作環境，提供局部高潔凈度工作環境。潔凈層流罩是一種可提供局部潔凈環境的空氣凈化單元，可靈活地安裝在需要高潔凈度的工藝點上方，潔凈層流罩可以單個使用，也可多個組合成帶狀潔凈區域。
潔凈層流罩它主要由箱體、風機、初效空氣過濾器、阻尼層、燈具等組成，外殼噴塑。潔凈層流罩產品既可懸掛，又可地面支撐，結構緊湊，使用方便。
潔凈層流罩材質采用進口環保覆鋁鋅板，永不生銹，耐腐蝕，輕巧堅固，箱體采用黃金分割比例點設計，層流罩美觀大方，超薄機身厚度僅為20cm，加上高效過濾器總厚度不超過29cm；重量僅為24kg，節約空間，方便施工安裝和日常維護，層流罩風機采用意大利進口防靜電多翼式渦輪節能風機，超低噪音，風壓擴散均勻，出風面風速均勻穩定，功耗低運行成本低，工作壽命長達6萬小時以上，風機控制采用三檔調速，電路均采用電器開關控制，控制安全平穩；并預設集中控制功能。

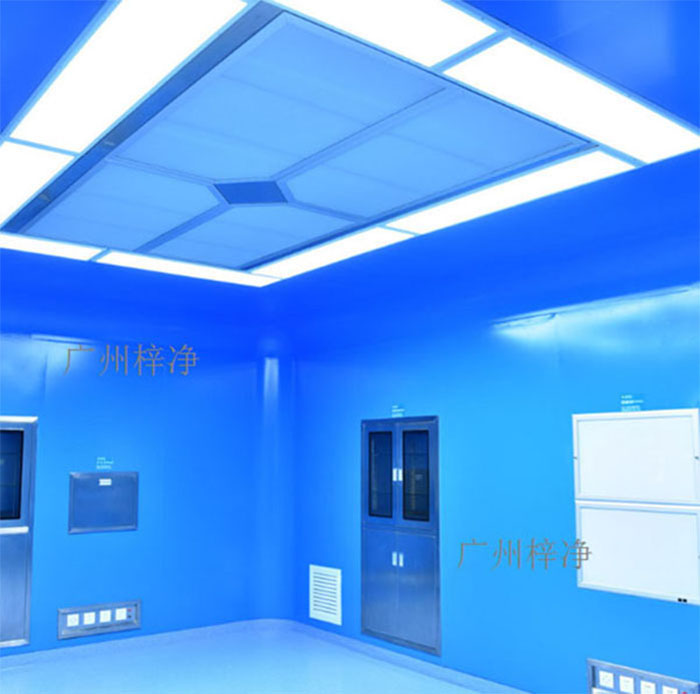

層流凈化送風天花介紹：
層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。層流天花結構的合理性直接影響到手術室的送風效果，凈化級別.垂直送風模式，手術室專用不銹鋼層流送風天花：層流送風天花參照國際國內規范和技術進行開發，經十多年實際醫院使用經驗積累，結構先進合理，不銹鋼精制，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。
使用層流凈化送風天花可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）?？蓮V泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。
使用本送風天花可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）?？蓮V泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

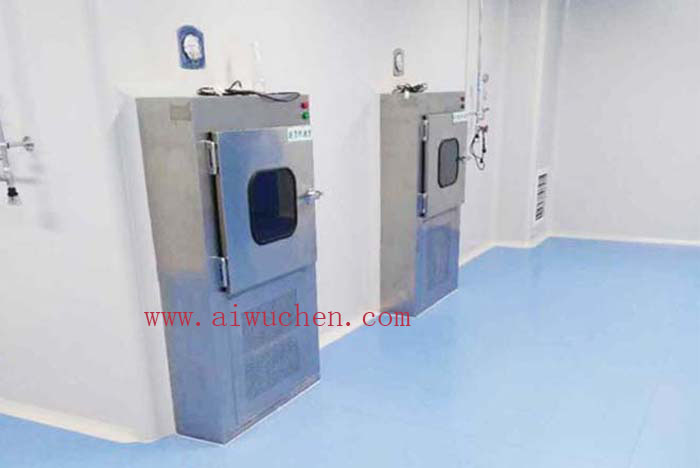

層流傳遞窗介紹：
層流傳遞窗是一種潔凈室的輔助設備，主要用于潔凈區與潔凈區之間、潔凈區與非潔凈區之間小件物品的傳遞，以減少潔凈室的開門次數，把對潔凈室的污染降低到最低程度。層流傳遞窗采用不銹鋼板制作，平整光潔。雙門互為連鎖，有效阻止交叉污染，設有電子或機械連鎖裝置，并配置紫外線殺菌燈。
層流傳遞窗性能基本要求：
1、層流傳遞窗內的潔凈度要求:B級;
2、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接;
3、采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋;
4、過濾器:初效過濾器采用G4，高效過濾器采用H14;
5、風速:經過高效過濾器后出風風速控制在0.38-0.57m/s(在高效出風均流板下方150mm處測試);
6、壓差功能:顯示過濾器壓差(量程高效0-500Pa/中效0-250Pa)，精度±5Pa;
7、控制功能:風機啟動/停止按鈕，配置內置式電子門互鎖;設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態;設置照明燈，設計單獨的開關;
8、高效過濾器可單獨從上部箱體進行拆卸和安裝，便于維護和更換濾器;
9、在傳遞窗下部設置檢修口，用于風機的檢修;
10、噪聲:傳遞窗正常運行時噪聲；
11、高效出風均流板:采用304不銹鋼網板。

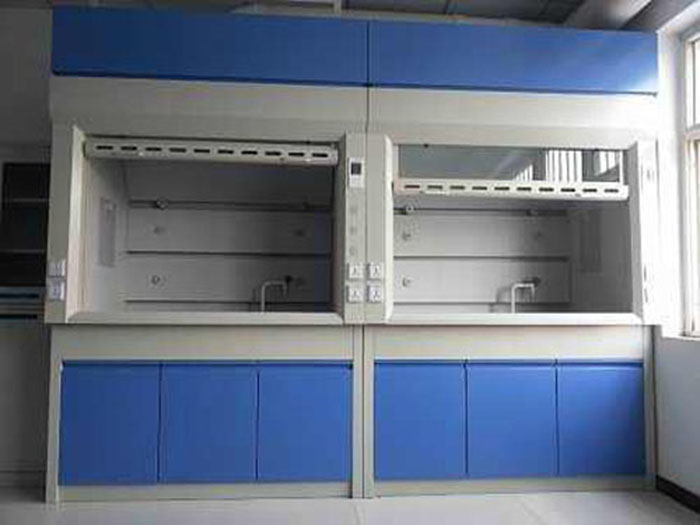

通風柜簡介：
通風柜是實驗室通風設計中不可缺少的一個組成部分。為了使實驗室工作人員不吸入或咽入一些有毒的、可致病的或毒性不明的化學物質和有機體、實驗室中應有良好的通風。為阻止一些蒸氣、氣體和微粒(煙霧、煤煙、灰塵和氣懸體)的吸收，污染物質須用通風柜、通風罩或局部通風的方法除去。
實驗室通風是實驗室設計中不可缺少的一個組成部分。為了使實驗室工作人員不吸入或咽入一些有毒的、可致病的或毒性不明的化學物質和有機體、實驗室中應有良好的通風。為阻止一些蒸氣、氣體和微粒(煙霧、煤煙、灰塵和氣懸體)的吸收，污染物質須用通風柜、通風罩或局部通風的方法除去。
下柜采用實驗邊臺樣式，上面有臺面，下面是柜體。臺面可安裝小水杯和龍頭。
通風柜的材料由多種的，全鋼、鋼木、全木、鋁木、塑鋼、PVC結構等，其臺面是直接與實驗樣品接觸的地方，通常由環氧樹脂板、實芯理化板，不銹鋼板，PVC，陶瓷等材料組成。
舊式通風柜多用木材制成，但現代多為涂有環氧樹脂的鋼材制造。常見柜寬為1200、1500、1800和2000毫米幾個規格，深700-900毫米，高1900-2400毫米?？晒?-3個人同時使用。 通風柜一般靠墻安裝。
前方中間為可上下移動的透明門(多為玻璃)，開啟高度一般為100-550毫米。門后為實驗進行的工作面，有水管、下水道、電源、真空泵、氣路管線等實驗需要的連接，上有帶保護罩的燈照明?？諝庥晒駜?nèi)前上方的排風扇抽走后，或經管道引到別處(稱為全通風)，或經過濾重新循環使用(成為無管通風)。
潔凈實驗室設計規范及要求說明
潔凈實驗室設計基本思路為：經濟、實用、環保。凈化要求級別為萬級。實驗室設計有一更，二更、風淋和緩沖等實驗前的準備工作。采用人流，物流分開原則，以減少實驗污染，保證安全。
1、布置緊湊、合理，滿足實驗室操作和空氣潔凈度等級要求，同時力求科學性和經濟性的原則，考慮實驗室要求和發展及運行費用最優。
2、潔凈室入口處設置風淋室，能有效清除人體所帶灰塵，減少潔凈室的灰塵量，同時風淋室也起到了氣閥的作用，防止不潔凈空氣由門進入潔凈區。
3、潔凈室需向 室內供給一定比例的新鮮空氣，凈化過濾后進入各個實驗室以補償排風，保證正壓以及工作人員需要。
4、風量回風次數采用風量調節閥對不同要求潔凈級別的區域進行控制，以及壓強梯度的調節，保證氣流同“清潔”區域流向“污染”區域，潔凈室不同級別之間壓差為>5pa，潔凈室與室外壓差>10pa。
5、潔凈室設紫處燈殺菌設置。
6、傳遞窗為全不銹鋼材質，機械連鎖控制，內帶滅菌裝置。
7、觀察窗為密閉潔凈窗，門為氣密潔凈門。
8、電源：AC220V/380v-50HZ
9、室內噪<60db(A)
10、排風口裝有高效過濾器，高效送風口裝有高效過濾靜壓箱，以便實現進氣潔凈，另外更換高效過濾器比較方便。
11、一般室內送排風采用上送下排方式，室外排風口應設在舍內被污染風險最高的區域，單側布置，不得有障礙。
12、回風口以余壓閥自動調節室內壓力，保持正壓潔凈狀態。
