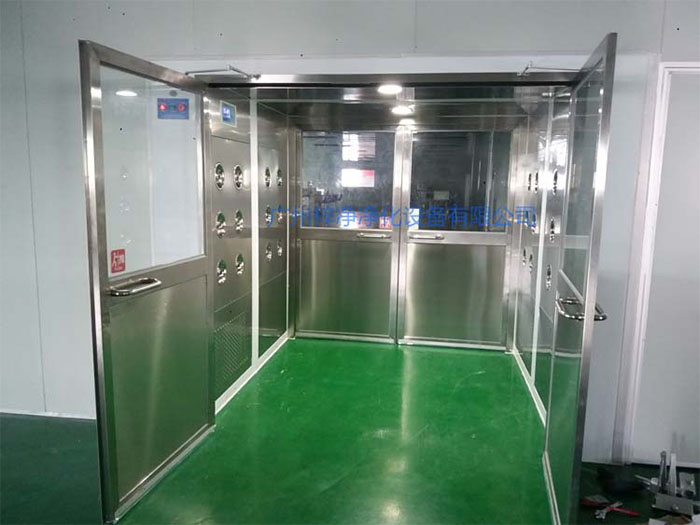

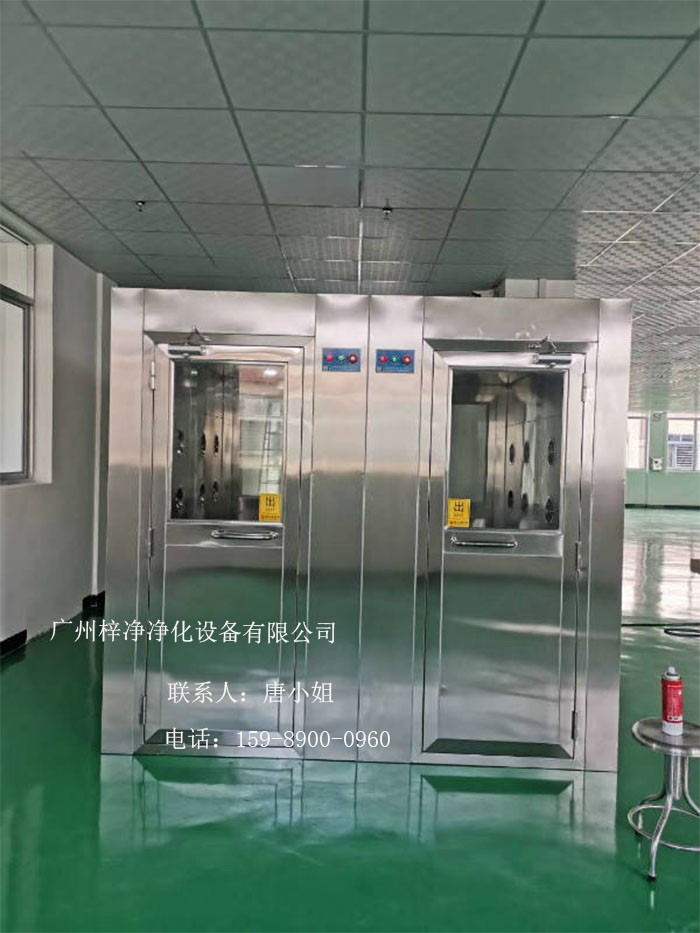

生物制藥GMP凈化車間高效送風口,FFU,風淋通道,物流貨淋室的裝置規劃說明:

GMP說明
生物無菌生產車間, 建筑物為121×18米，共三層的鋼筋混凝土結構廠房，單層面積2268M2。 首期生產車間設在一樓西面， 建筑物5米, 梁底高4.2 米; 其中注塑區車間設計天花高3.0米，其他區域?yàn)?.6米;原料粉碎、配料間為2.4米。主要生產無菌醫療用一次性器具。設計為10萬級域+空調面積。

GMP凈化車間空調體系的裝置與規劃:
凈化車間選用不同的送風及回風體系的不同規劃是決議車間不同潔凈度等級的決議性要素。

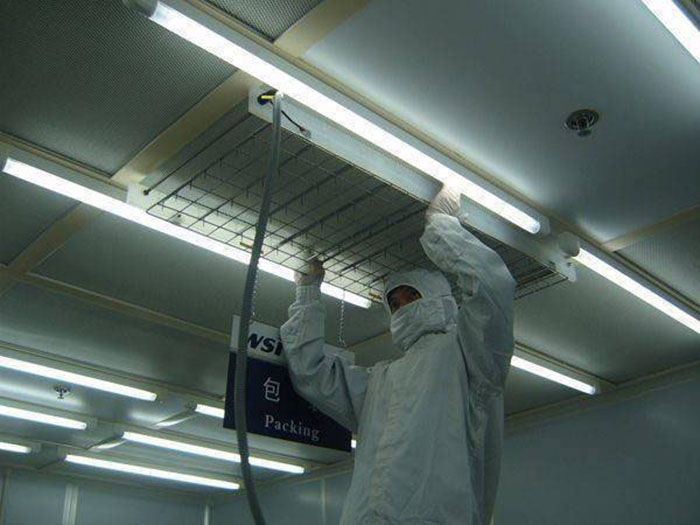

1、標準組合式空調風柜+空氣過濾體系+潔凈室通風保溫管道+HEPA高效送風口+潔凈室回風管道體系。這種方式能不斷循環和補充新風進入潔凈室車間內，以達到出產環境所需的潔凈度。
2、凈化車間天花裝置FFU空氣凈化器直接往潔凈室送風+回風柱回風體系+吸頂式空調機制冷。這種方式一般用于環境潔凈度要求不是非常高的場合，而且成本相對低一些。

設計依據
1)<藥品生產質量管理規范>(衛生部1992年修訂);
2)<醫藥工業潔凈廠房設計規范>(1997年)
3)<藥品生產管理規范()實施指南>(1992)
4)<潔凈廠房設計規范>(1984)
5)<采暖通風與空氣調節設計規范>(GBJ19-87)
6)<無菌醫療器具生產管理規范>(YY/T-0033-90)
7)甲方提供的工藝平面布置圖等有關技術資料;
質量要求
生產車間按生產工藝和產品質量要求，分為一般生產區、控制區和。設人員換鞋區、男女一、二次更衣室、洗手、手消毒、洗衣間、風淋通道、潔凈人流走廊、物流貨淋室，貨淋走道通道、注塑間、膠墊吹塵、中儲庫、組裝間、內包裝間、外包裝間及機房、物流等。機房設在三樓天面原小房間中，需做隔音防震處理; 冷卻塔及冷卻泵置于三樓天面;設備運行負荷符合樓板承重要求。
流動方向
人員流動方向：換鞋、更衣、洗手、手消毒–風淋室–潔凈走廊–潔凈車間
在凈化車間及走廊設安全門, 便于人員疏散。
物品流動方向：物流通道——潔凈車間——–成品包裝
凈化空調系統

一、氣象資料
夏季空調：33℃
冬季通風：14.1℃

二、夏季室外計算濕球:27.9℃
相對:83%
夏季通風相對: 70%;
冬季空調: 5℃
冬季空調相對:72%;

三、室內設計參數:
1、車間域10萬級, 共 2160 M2 ，
2、壓力：潔凈車間內保持正壓, 與室外靜?10Pa
3)、18~26℃;
4)、50~65% ;
5、氣流組織：a.上送車間內柱位下側回風，上接管道回風至機房;三級過濾系統;
6、新風量要保證內正壓要求及人員無不適感, 保證室內新風量>40M3/h.每人。

四、方案說明
1、設計總冷量，擬選用水冷式空調柜機組，各配一臺新菱冷卻塔、及一臺冷卻管道水泵。冷卻塔及水泵設于二樓天面與機組距離最近處,水冷柜機及設在車間內機房，組合成一凈化空調系統。

2、凈化空調送回風系統，用柜機及組合進行降溫除濕(表冷)、新回風混合、加壓、初、二級過濾段等處理過程，未端設過濾裝置(室內天花上)。

3) :按工藝布局要求及實際情況設5個潔凈送風系統及四個排風系統：
a.①-③軸，前區準備區及緩沖隔離區，面積144M2 ，2.6米; 設J-1凈化送風系統及P-1排風系統。其他前區(一更及洗手)設舒適性空調送風。

b.③-⑥軸，注塑+擠壓車間，因設備產生較大粉塵需做局部排風; 并補充新風以維持車間正壓。設J-2送風系統, 冷負荷按補充新風量計算;設排風系統P-2(局部強排風)。該區3米。
c.⑥-⒃軸, 中儲庫、精洗、粗洗及組裝車間,人員較多,新風量按每人>40M3/h計及維持房間正壓量最大值取值; 設J-

3/J-5四個送風系統，P-3、P-4排風系統。該區3米。

4、由于甲方要求潔凈車間內凈空高要確保3米，天花內風管最大高度只能做到400mm，機房設在С-軸線上，主管道避開大梁，支管均勻分布送風至未端高效送風口。

5、凈化空調系統風管材料采用優質鍍鋅鋼板,當矩形風管長邊b(mm)為:100

6、除新風及排風管道外,風管均需保溫。保溫材料用鋁箔玻璃棉氈：24K/δ=25mm;

五) 內裝修

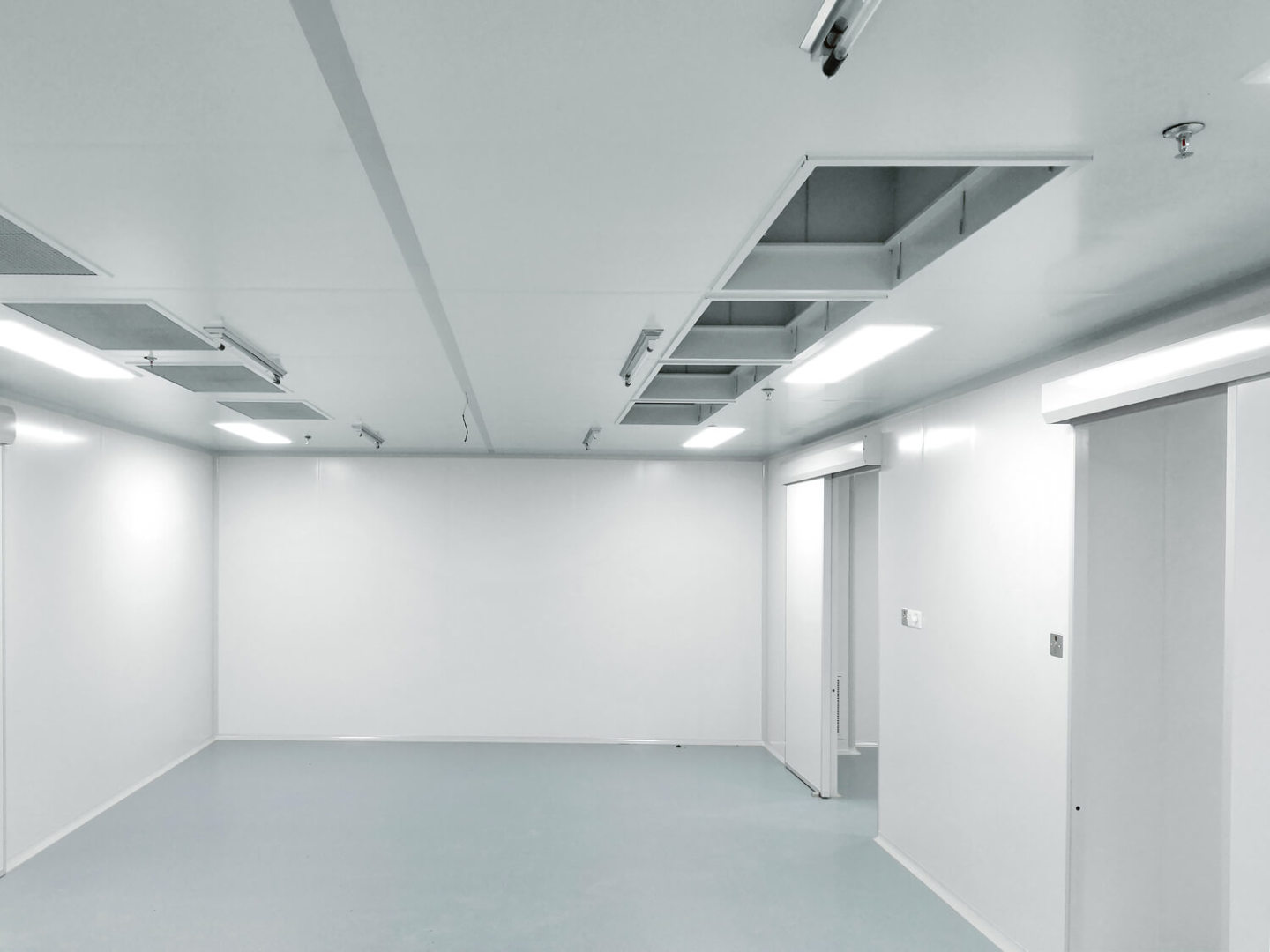

1) 天花：內用優良保溫，無塵明亮, 顏色用灰白或甲方選定，厚50mm;其他非如庫區、進入工廠前區、包裝區做淺灰色鋁板金屬暗骨天花， 鋁板厚0.6mm, 600X600。

2) 間隔：用雙面彩鋼保溫板圍護及間隔，圍護面到天花頂;潔凈走廊及車間間隔處做通透鋁合金半玻璃窗,窗臺高900mm, 玻璃厚8mm, 高1200mm,玻璃窗高平門高度(2100mm);鋁合金窗料用特制凈化材料，45?度斜邊，與地面及天花交角做元弧及陰角接口,符合規范及衛生消毒要求。

3) 密閉門：800X2100，上做玻璃觀察窗，裝球型通道鎖。

4) 地面：原水泥地面需經處理后做環氧樹脂EPOXY面層，注塑間厚3mm的環氧石英砂漿,耐磨抗壓; 其他做厚0.5mm環氧樹脂層;顏色為蘋果綠或由甲方選定。無塵清潔明亮，易清洗，搞衛生，不積塵菌。或地面材料及處理方法由甲方選定。

5) 柱子：柱子用全包邊。

6) ：控制區與非控制區間的做成雙層結構，控制區內的做成單層結構，用制作。組裝間與包裝間的作成通道式。
具體尺寸現場與工藝人員確定。

六) 照明、配電：用暗裝凈室燈盤40WX2，工作區>250Lux，走道>100Lux;凈化間設紫外線殺菌燈，與照明燈具分路設計。用鐵線管暗敷。符合防火及用電規范。
空調系統動力約需305KW/380V;動力配電由甲方負責。本報價不含此項。

七) 人員進入前的人身凈化, 設換鞋、一、二次更衣、洗手、烘干、手消毒及風淋等程序。

GMP凈化車間空氣潔凈度要求，GMP中與空氣潔凈度要求的規定如下：
（1）藥品生產企業必須有整潔的生產環境：廠區的地面、路面及運輸?shù)炔粦?yīng)對藥品的生產造成污染；生產、行政、生活和輔助區的總體布局應合理，不得互相妨礙。

（2）廠房應按生產工藝流程及所要求的空氣潔凈度別進行合理布局。同一廠房?jī)?nèi)以及相鄰廠房之間的生產操作不得相互妨礙。
（3）在設計和建設廠房時，應考慮便于進行清潔工作。潔凈室的內表面應平整光滑、無裂縫、接口嚴密、無顆粒無脫落，并能耐受清洗和消毒，墻壁與地面的交界處宜成弧或采取其他措施，以減少灰塵積累和便于清潔。

（4）進入潔凈室的空氣必須凈化，并根據生產工藝要求劃分空氣潔凈級別。潔凈室內空氣的微生物數和塵粒數應定期檢測，監測結果應記錄存檔。

（5）潔凈室的窗戶、天棚及進入室內的管道、風口、燈具與墻壁或天棚的連接部位均應密封?？諝鉂崈艏?jí)別不同的相鄰房間之間的靜壓差應大于5Pa，潔凈室與室外大氣的靜壓差應大于10Pa，并應有指示差的裝置。

（6）潔凈室的溫度和相對濕度應與藥品生產工藝要求相適應。無特殊要求時，溫度應控制在18~26℃，相對濕度控制在45%~65%。

（7）與藥品直接接觸的干燥空氣、壓縮空氣和惰性氣體應經凈化處理，符合生產要求。

（8）倉儲區要保持清潔和干燥。照明、通風等設施及溫度、濕度的控制應符合儲存要求并定期監測。

（9）根據藥品生產工藝要求，潔凈室內設置的稱量室和備料室，空氣潔凈度等級應與生產要求一致，并有捕塵和防止交叉污染的設施。
