潔凈室的結構特點詳細說明

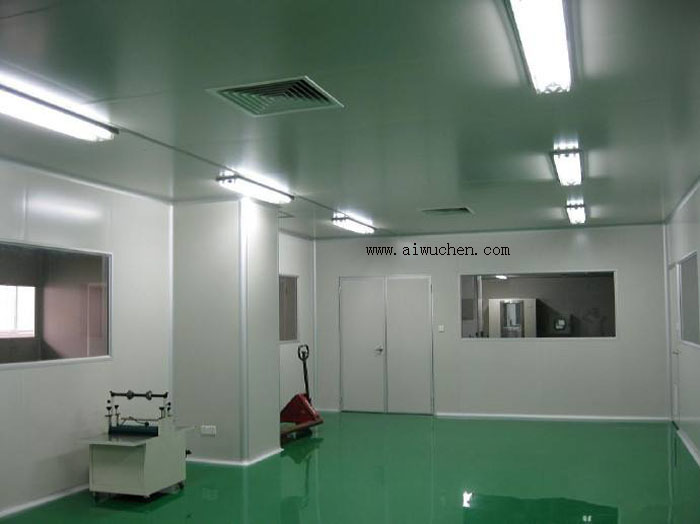

不論是工業潔凈室，還是生物潔凈室，通俗地講，其結構都是在房子中套房子。也就是在土建結構營造的大房子中，采用符合潔凈室要求的材料，根據工藝要求建造內層房子，它的墻面、頂棚、地面均為不產塵、不積塵、耐腐蝕、易清洗、無接縫或少接縫的材料，其交角成圓弧角7.8 磅可見，這種雙層結構的房子，必然會留出夾道空間和吊頂空間，給送風管、回風管、電纜橋架、設備等部件的安裝提供了空間，也對室內的建筑熱、濕負荷產生了較大的影響。這種結構形式很好地滿足了凈化空調送、回風口及管道的布置要求。

所以，設計人員應對這種結構的材料特性、施工技藝等方面有深入的了解。這樣才能在凈化空調工程設計中得心應手。否則，只能設計出不能被施工采用的示意式工程圖。

潔凈室常用的裝飾材料:
彩鋼夾芯板
彩鋼夾芯復合板，簡稱彩鋼夾芯板，是由夾芯材料（阻燃自熄聚苯乙烯板、聚氨酯材料、石膏板、巖棉板、紙蜂窩板、鋁蜂窩板等）采用特制高強度膠水與彩鋼板面層復合，經加溫、加壓、固化而制成。所使用的夾芯材料不同，其性能及施工工藝也不同，現分述于下。

(1)聚苯乙烯彩鋼夾芯板由彩色涂層鋼板（簡稱彩鋼板）作面層，由阻燃自熄聚苯乙烯板作芯材，通過自動復合成型機，將雙組分膠水噴涂在芯材上下兩面（水平式制板機）與位于芯材上下兩側的彩鋼板卷材復合，經加壓而成復合板材，根據所需長度進行切割。板的質量應平整（無滾壓痕跡）、規整（板邊與板面垂直，否則對縫時兩側縫隙大小不勻）o其強度主要與芯板密度、面層彩鋼板厚度、膠水質量及加工環境溫度有關。潔凈室所用板材
其面層應為平板，不許壓棱，復合板厚度為50mm。

參數如下：
企口板：
機制板規格/mm:￡（長度）×1150×50。v7.8 磅彩鋼板厚度/mm：0.426、0.476、0.50、0.600聚苯乙烯板密度／( kg/m3)：≥18 0熱導率／c W/。燃燒性能：Bl級(難燃材料)?，F(xiàn)在使用最多的板材形式為企口式（過去的H板已淘汰），規格尺寸如圖5-2所示（用1. 2m寬的彩鋼板制成）。其中，圖a為企口處未加槽形鋼帶，圖b為企口處增設槽形鋼帶（巖棉等松散夾芯的彩鋼』旦一板須用此結構）。了解板材尺寸很重要 FFU,空氣過濾器也是一樣，在施工圖設計及施工排料時對板材的尺寸模數應非常熟悉。

(2)巖棉彩鋼夾芯板分手工板與機制板兩種。巖棉松散，其本身無強度，靠面層彩鋼板、夾層內鋼帶及板邊薄槽鋼復合成一體來增加強度。在現場開孔時，尺寸大小受限，板材不能在現場任意切割。頂板吊掛連接技巧性強。頂板上的送風口洞口應封好邊，否則巖棉到處飛揚。該板比聚苯乙烯彩鋼夾芯板重，施工安裝比較難。機制板規格：￡（長度）mm×1150mm×50mm。手工板規格：￡（長度）mm×985mm×50mm。彩鋼板面層厚度/mm：0.426、0.476、0.50、0.60。巖棉密度：≥l20kg/rri3。熱導率：≤0. 046W/(m’K)。燃燒性能：A級（不燃性）。

(3)紙蜂窩彩鋼夾芯板由阻燃紙蜂窩夾芯板材采用特制高強度膠水與彩鋼板復合’并由特制鋁合金龍骨支撐。經加溫、加壓、固化后成形，與其他夾芯板機比，重量輕，平直度好，外形美觀，節點科學，防火性能好。由于其芯材采用獨特的六邊形結構，具有高抗壓強度。手工板規格：￡（長度）mm x985mm×50mm。彩鋼板面層厚度/mm：0.426、o．476、0.50、0.60。紙蜂窩密度：≥l80kg/m3。氧指數：39. 2%。燃燒性能：Bl級（難燃性）o

(4)鋁蜂窩彩鋼夾芯板類同紙蜂窩彩鋼夾芯板，阻燃性能更優。

(5)彩鋼板安裝型材彩鋼板安裝型材種類繁多，大多數由鋁合5材料制作’其表面有的只進行氧化處理，有的要經過噴涂處理。部分配套型材的截面如圖5-3所示。

HJ5002：門框型材，用于包門框及門扇。該型材強度高，可裝密封條，其密封性能好。

HJ5018：門框型材，用于包門框及門扇。該型材強度較高，可裝密封條，其密封性能好。

HJ5016：門框型材，用于包門框及門扇。該型材強度不如HJ5002及HJ5018，不能裝密 封條，所以其密封性較差。只用于簡易門的制作，也可包回風洞口及檢修口。

7.8磅帶槽圓弧角型材，用于潔凈室與非潔凈室的隔墻。該整體圓弧角的切割及安裝技術難度較大（安裝時不用圓弧角底座）。

HJ5010：帶槽雙側圓弧角型材，用于潔凈室與潔凈室的隔墻。該整體圓弧角的切割及安裝技術難度更大（安裝時不用圓弧角底座）。

HJ6401：圓弧角型材，用于潔凈室墻壁與墻壁（墻壁與頂棚、墻壁與地面）陰角處的圓弧過渡。該圓弧角的切割及安裝比較容易，安裝時需采用圓弧角底座，切割好角度后直接卡在圓弧角底座上。
HJ5003鋁合金方管，用于窗戶的分割及墻體某些部位的加強，要與其他型材組合使用。

HJ5003：固定玻璃窗壓條底座，要與“3008”型材及HJ3805壓條組合使HJ3805：玻璃斜面壓條，與HJ5003或HJ5011組合使用。

HJ5011：帶方管的固定玻璃窗壓條底座與HJ3805壓條組合使用，其使用效果等同于008型材加HJ5003底座加HJ3805斜面壓條的效果。

HJ5012：帶槽鋁的固定玻璃窗壓條底座與HJ3805壓條組合使用，其使用效果等同于HJ5015型材（槽鋁）加HJ5003底座加HJ3805斜面壓條的效果。
