醫院潔凈室系統工程設計及工程范圍范圍
醫院潔凈室系統工程設計及工程范圍范圍
醫院潔凈室分為三個級別:Ⅰ級潔凈室、Ⅱ級室、Ⅲ級潔凈室系統；醫院工程范圍須涵蓋設計圖紙、工程預算報價單中所列各項工程之計算,規劃設計,采購,設備材料供應,施工安裝,測試檢驗等服務工作。
1、潔凈室系統工程范圍:
(1) 內裝工程
(2) 空調過濾工程
(3) 空調電氣工程
(4) 更衣室附屬設備
(5) 排氣系統工程
3.潔凈室系統概述
3.1本潔凈室工程范圍,其面積與室內條件要求如下：
區域名稱：潔凈室等級
溫度(度C)
相對濕度(%RH)
面積(M2)
照度(LUX)
一更衣室
CL-1000K(0.5um)24以下→70以下→300
二更衣室
CL-100K(0.5um)24以下→70以下→300
排藥間
CL-1000K(0.5um)24以下→70以下→500
二級庫房
CL-100K(0.5um)
24以下→70以下→500
配藥間
CL-100K(0.5um)24以下→70以下500
3.2潔凈室之設計條件如下
外氣設計條件
季節→外氣干球溫度→外氣濕球溫度→夏季→35度C →28.7度C→冬季→5度C→50%RH
室內設計及操作條件
(1) 室內顯熱、潛熱、外氣補給、循環風量等負載與能力需求，加以計算，潔凈室室內溫、濕度達到上表之要求。
(2) CLASS 100K 換氣次數取 20次/HR
(3) CLASS 10K 換氣次數取 30次/HR
(4) 室內正壓符合下列條件
潔凈室等級區對鄰近室內非潔凈室區保持1.25mmAq正壓，異級潔凈室之間，潔?區對次潔凈區保持0.5mmAq水柱正壓。
4 潔凈室工程內容說明
4.1承包商須提供并完成所有包含潔凈室之施工送審圖說文件,制造,供料,運輸,按裝,施工,建造,測試 ,試車,系統保證,并提供完成本工程所需一切人工,材料,機具,測試儀器,設備,運輸,檢驗測試等。
4.2內裝材料規劃
(1) 天花板工程
一樓區域?yàn)榻饘賻?kù)板，厚度為50mm內夾聚本乙烯，雙面為0.5mmt之烤漆鋼板，具隔音、隔熱之功能，不產塵、不積塵、易清潔。板與板間之縫隙用中性硅膠氣密，天花高度為2.6m。
(2) 隔間工程
金屬庫板隔間，材質為50mmt之金屬板，內夾聚本乙烯，雙面為0.5mmt之烤漆鋼板，具隔音、隔熱之功能，不產塵、不積塵、易清潔。板與板間之縫隙用中性硅膠氣。根據安全之
A/S為冷軋鋼板，電子互鎖，PLC控制，吹淋風速為20M/S以上。
5．空調工程
1 .空調設備包含
A. 5P天花式空調機二臺
B. 5P天花式空調機二臺
C. FFU過濾器 11臺。
D. 2500CMH，新風柜一臺
E. 1000CMH，排風機一臺
2. 風管系統?材質為鍍鋅鋼板。
4.5 電氣工程
1. 潔凈室設施的動力電源開關箱及其配電(不含一次側電源)。
2. 潔凈室專用40w x 2吸頂式無塵燈具。
3. 甲方設備之配電不含于本工程內。
4.完工時提送文件
(1) 驗收測試記錄表
(2) 完工證明書
(3) 竣工圖
(4) 操作說明書

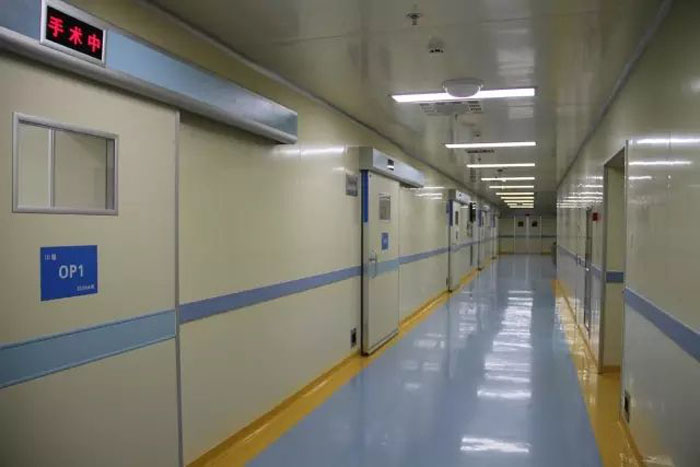

(5) 設備維修保養手冊之提供。醫院手術室布置綜合其優點，設計出合理的凈化手術室綜合布置圖，將能滿足醫生、護士對手術的要求，同時滿足凈化氣流組織的合理性，使之成為二十一世紀現代化完美手術室?；瘍羲惋L(fēng)天花、化凈高效送風口選用日本化凈高效過濾器、不銹鋼框架、送風面同時帶有照明系統，整個照明亮度在500LX－1500LX之間。提供無影燈。吊塔安裝架也可配套供貨安裝。
